Ich komme mit der Berichterstattung leider gerade nicht hinterher. Unser Alltag ist zur Zeit etwas chaotisch.
Wir haben die Überarbeitung des Mittelrumpfes quasi abgeschlossen. Freddy hat vieles davon alleine gemacht, so dass ich leider nur bruchstückweise Fotos bereitstellen kann.

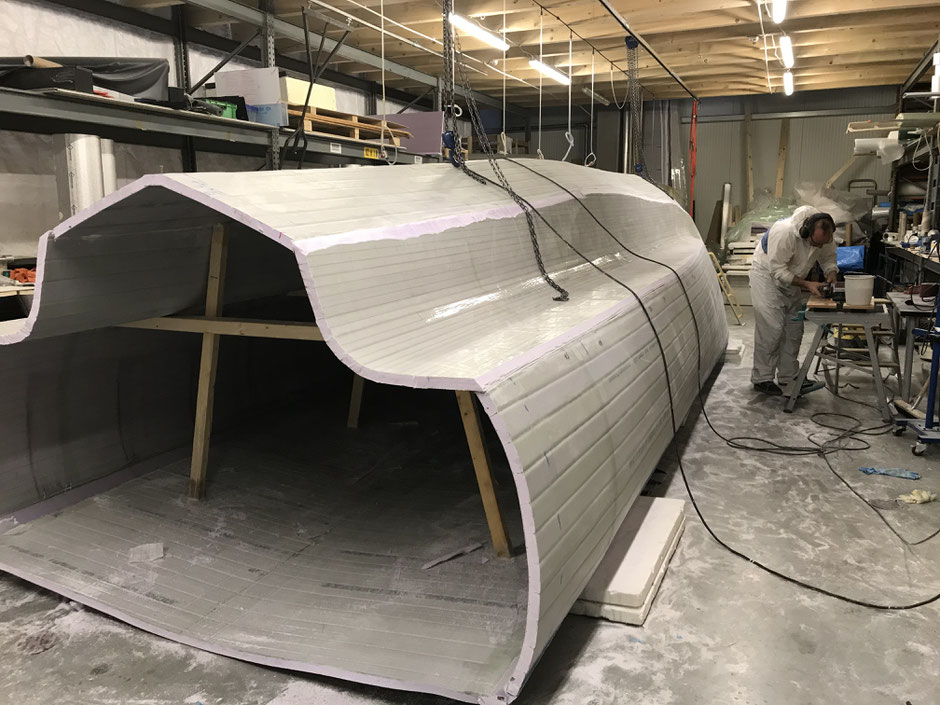

Das Verbinden des Segments mit dem Rumpf funktioniert über die gesamte Länge sehr gut. Nach dem Abschneiden des überstehenden Materials wird etwas Sandwichmaterial herausgekratzt, die Fläche mit Epoxidharz bestrichen und Epoxidspachtelmasse aufgetragen. Darauf laminiert Freddy Uni-Direktional- und Tri-Axial-Glasgelege. Das ganze wird mit Abreißgewebe abgedeckt.

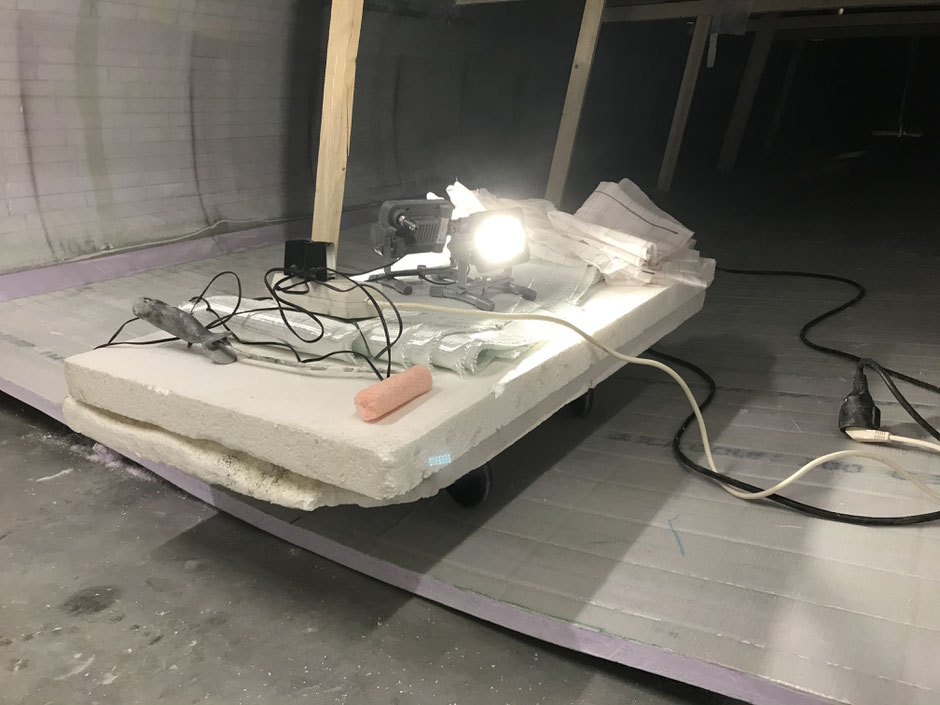

Einen Tag lang kümmern wir uns im Innern des Rumpfs um den Übergang von Deck zum Rumpf, arbeiten also gar nicht an der Segmenteinfügung. Bei der Flutung ist dieser Bereich nur mit einer einzigen Lage Glas verbunden worden, da das mit der Blase und der Abreißgewebehülle nicht anders ging. Es war von vorneherein geplant, dass wir diesen Bereich noch einmal mit einer Lage Tri-Axial-Glas verstärken und wir tun dies, solange der Rumpf noch auf dem Kopf liegt. Nach unten lässt es sich einfacher arbeiten.
Durch das blöde Stützgerüst im Rumpfinnern ist man aber die ganze Zeit auf den Knien und in der Hocke unterwegs. Mal eben von hinten nach vorn zu laufen bedeutet einen Hürdenlauf, nur dass wir drunter her krabbeln und nicht oben drüber.
Der schwierigste Bereich für die Segmenteinpassung ist vorn. Mir ist lange nicht klar, wie Freddy das anstellen will, denn die Lücke in diesem Bereich ist ziemlich groß. Er füllt die Lücken erstmal grob mit aufgeschäumter Epoxid-Spachtelmasse und zieht zum Shapen einfach ein paar Klebestreifen drüber. Als das hart ist, haben wir die Grundlage, um weiter machen zu können. Im Prinzip ersetzen wir an dieser Stelle das Styrodur-Sandwichmaterial durch aufgeschäumte Epoxid-Spachtelmasse. Darüber laminieren wir nass in nass eine Lage Uni-Direktional und eine Lage Tri-Axial und decken es mit Abreißgewebe ab. Fertig ist die Rumpfmodifikation.
Bitte wundert euch bei den Bildern nicht über die Markierungen auf dem Abreißgewebe. Das sind alte Abschnittreste der Rumpfhülle.
Anschließend nochmal ein Vorher-Nachher-Vergleich mit der erwarteten Wasserlinie bei 4 Tonnen und eine kurze Zusammenfassung bezüglich der Modifikation.
Alte Rumpfform:
Beruhte auf der Idee, dass wir den Mittelrumpf durch Gewichtsverlagerung auf den Lee-Schwimmer ins Gleiten bringen.
Tiefgang bei 4 Tonnen etwa 33cm.
Längen-Breiten-Verhältnis 6 : 1
Neue Rumpfform:
Wavepiercer statt Gleiter. Das jetzige Längen-Breiten-Verhältnis sollte dafür sorgen, dass wir ausreichend schnell sind, ohne ins Gleiten kommen zu müssen. Die Rumpfgeschwindigkeit stellt bei dem neuen Längen-Breiten-Verhältnis keinen limitierenden Faktor mehr da.
Tiefgang bei 4 Tonnen etwa 40cm.
Längen-Breiten-Verhältnis 11 : 1
Die alte Rumpfform hat zwar weniger Tiefgang, aber mehr benetzte Fläche. Bei zusätzlichem Gewicht steigt der Anteil der zusätzlich benetzten Fläche stark.
Die neue Rumpfform hat zwar mehr Tiefgang, aber weniger benetzte Fläche. Bei zusätzlichem Gewicht steigt der Anteil der zusätzlich benetzten Fläche nur wenig.
Die neue Rumpfform ist quasi die Rückkehr zur klassischen Trimaran-Mittelrumpfform. Wermutstropfen: da diese Rumpfform nicht mit einer aufblasbaren Form dargestellt werden kann, bedeutet das, dass sich unsere Baumethode letztendlich zwar für monolitisch gefertigte Katamaran-Rümpfe und Trimaran-Seitenrümpfe eignet, aber leider nicht für Trimaran-Mittelrümpfe.
